材質：PA尼龍，外層夾緊圈（聚甲醛POM）
顏色：黑色，其他顏色可定制
產品描述：塑料防水接頭分為塑料尼龍接頭，直插式直接頭/直插式彎接頭，防水直接頭/
手機網站
客服微信
塑料接頭介紹：
塑料防水接頭分為塑料尼龍接頭，直插式直接頭/直插式彎接頭，防水直接頭/防水彎接頭，防水電纜接頭。
材質：PA尼龍，外層夾緊圈（聚甲醛POM）
顏色：黑色，其他顏色可定制

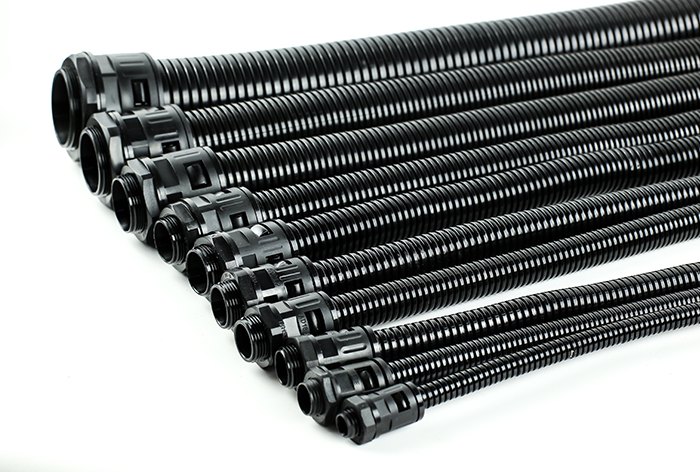

塑料防水接頭

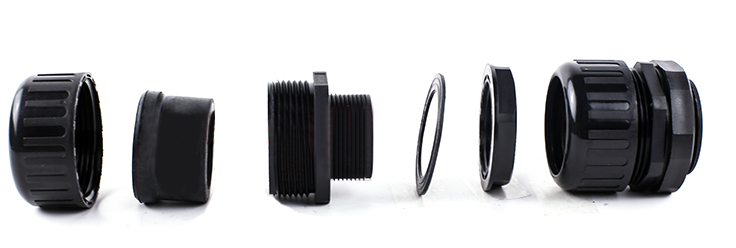

▲ 防水直接頭拆分圖
溫度范圍：
螺紋規格: 公制螺紋（Mefric）/德制螺紋（PG）/英制（G）
工作溫度: -40~＋110℃,短時可達120℃
防護等級：IP68
配套塑料尼龍波紋管使用。
塑料防水接頭參數：
型號 Model | 對應軟管內徑x外徑Hose IDxOD | 螺紋規格公制 M-Thread | 螺紋規格德制 PG-Thread | 顏色 Color | 螺紋長度 L1 | 包裝 PCS/bas |
| HXSD-AD10 | 6.510.0 | M16*1.5 | PG9 | 黑/灰 | 10mm | 100 |
| HXSD-AD11.6 | 8.011.6 | M16*1.5 | PG9 | 黑/灰 | 10mm | 100 |
| HXSD-AD13.0 | 10.013.0 | M16*1.5 | PG9 | 黑/灰 | 10mm | 100 |
| HXSD-AD14.0 | 11.014.0 | M18*1.5 | PG11 | 黑/灰 | 12mm | 100 |
| HXSD-AD15.8 | 12.0x15.8 | M18*1.5 | PG11 | 黑/灰 | 12mm | 100 |
| HXSD-AD18.5 | 14.3x18.5 | M20*1.5 | PG13.5 | 黑/灰 | 15mm | 100 |
| HXSD-AD20.0 | 16.0x20.0 | M20*1.5 | PG16 | 黑/灰 | 17mm | 50 |
| HXSD-AD21.2 | 17.0x21.2 | M20*1.5 | PG16 | 黑/灰 | 17mm | 50 |
| HXSD-AD25.0 | 20.0x25.0 | M25*1.5 | PG21 | 黑/灰 | 18mm | 50 |
| HXSD-AD28.5 | 23.0x28.5 | M25*1.5 | PG21 | 黑/灰 | 18mm | 25 |
| HXSD-AD32.0 | 25.0x32.0 | M32*1.5 | PG29 | 黑/灰 | 18mm | 25 |
| HXSD-AD34.5 | 29.0x34.5 | M32*1.5 | PG29 | 黑/灰 | 18mm | 25 |
| HXSD-AD42.5 | 36.0x42.5 | M40*1.5 | PG36 | 黑/灰 | 18mm | 25 |
| HXSD-AD54.5 | 48.0x54.5 | M50*1.5 | PG48 | 黑/灰 | 18mm | 25 |
特性：
設計周密的防水型易按裝標準電線管接頭
高抗拉力，以及較大的卡口范圍使本產品適用于機器和大型設備制造，并適宜于各類按裝技術。
對于厚避卡口及分線箱而言，若避孔沒有做出螺紋，可用于加長的接口螺紋。
內鎖扣和本體特殊設計，裝卸只需撥插，無需工具。
使用方法：JF塑料波紋管接頭是塑料波紋管的配套產品，可接入設備箱體上，也可根據選用螺紋接入進出口為內螺紋的電動設備上，只需將塑料波紋管插入接口即可。
組裝和拆卸：將尼龍軟管插入接頭即可。取出時，向左安緊接頭，軟管往右旋拉即可取出。
溫度范圍：
螺紋規格: 公制螺紋（Mefric）/德制螺紋（PG）/英制（G）
工作溫度: -40~＋110℃,短時可達120℃
防護等級：IP68
配套塑料尼龍波紋管使用。
直插式接頭
直插式接頭參數
型號 Model | 適配波紋管規格 Adaptation bellows specifications | 牙規格 Tooth specifications | 尺寸 Size(mm) | 包裝 PCS/bas | ||||
| I.D | A | B | C | E | ||||
| HXSD-10J | 1/4"(10mm） | PG7 | 7.7 | 17.5 | 33.2 | 10.5 | 12.5 | 100 |
| HXSD-13J | 5/16"(mm） | PG9 | 10.3 | 20.5 | 39.5 | 12 | 15.2 | 50 |
| HXSD-15J | 3/8"(mm） | PG11 | 14 | 23 | 39.5 | 12 | 18.6 | 50 |
| HXSD-18J | 18.5mm | PG13.5 | 16 | 28 | 46.5 | 12 | 20.4 | 50 |
| HXSD-21J | 1/2"(21.5mm） | PG16 | 17 | 30 | 46 | 14 | 22.5 | 50 |
| HXSD-25J | 25mm | PG21 | 22.5 | 34 | 48.4 | 14 | 28.1 | 25 |
| HXSD-28J | 3/4"(28.5mm） | PG21 | 22.7 | 37 | 48.7 | 14.3 | 28.3 | 25 |
| HXSD-34J | 1"(34.5mm） | PG29 | 30 | 44 | 51 | 15 | 37 | 20 |
| HXSD-42J | 1-1/4"(42.5mm） | PG36 | 37.5 | 53 | 51 | 14.9 | 47 | 20 |
| HXSD-54J | 2"(54.5mm） | PG48 | 49.5 | 66.5 | 54.5 | 16.9 | 59.3 | 10 |
德制規格表
型號 Model | 適配波紋管規格 Adaptation bellows specifications | 牙規格 Tooth specifications | 尺寸 Size(mm) | 包裝 PCS/bas | ||||
| I.D | A | B | C | E | ||||
| HXSD-10M | 1/4"(10mm） | M10x1.5 | 6 | 17.5 | 35 | 12 | 10 | 100 |
| HXSD-13M | 5/16"(mm） | M12x1.5 | 7 | 20.5 | 39.5 | 12 | 12 | 50 |
| HXSD-15M | 3/8"(mm） | M16x1.5 | 11.5 | 23 | 39.3 | 12 | 16 | 50 |
| HXSD-18M | 18.5mm | M20x1.5 | 14.6 | 28 | 48.3 | 14 | 20 | 50 |
| HXSD-21M | 1/2"(21.5mm） | M20x1.5 | 15 | 30 | 46.2 | 14.2 | 20 | 50 |
| HXSD-25M | 25mm | M25x1.5 | 20 | 34 | 48.3 | 14 | 25 | 25 |
| HXSD-28M | 3/4"(28.5mm） | M25x1.5 | 20.3 | 37 | 48.3 | 14.2 | 25 | 25 |
| HXSD-32M | 32mm | M32x105 | 26 | 41.5 | 51.3 | |||
