顏色：黑色
材質：尼龍66
型號：20-80系列
優勢：貨源充足，廠家直發
手機網站
客服微信
加強型拖鏈系列
型號：20系列
顏色：黑色
材質：尼龍66
優勢：貨源充足，廠家直發
 |  |

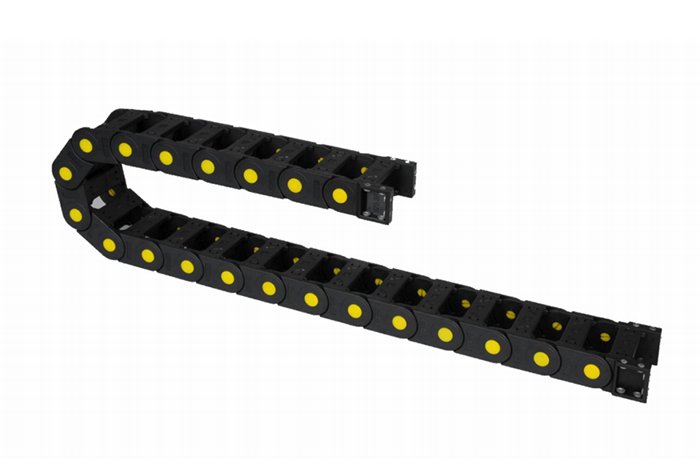

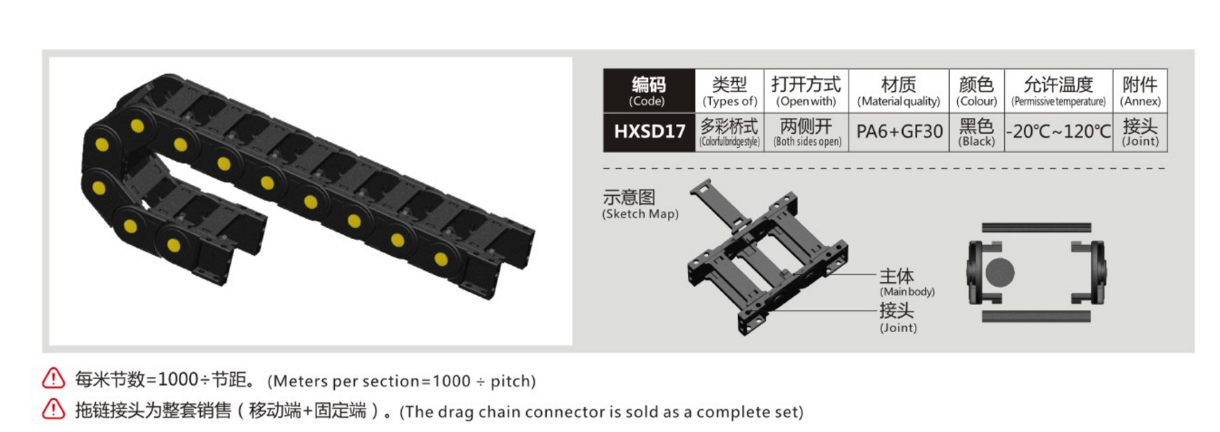

| ▲ 20系列加強封閉拖鏈 | ▲ 20系列加強橋式拖鏈 |

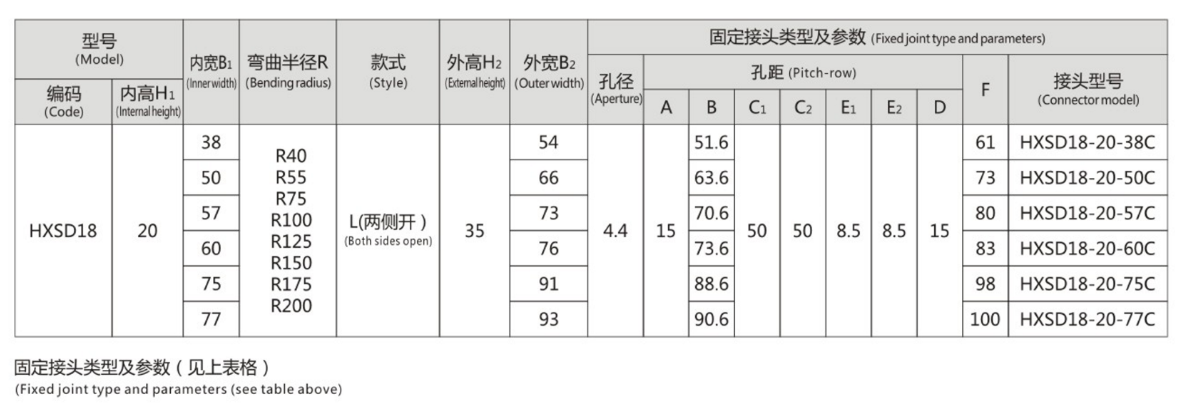

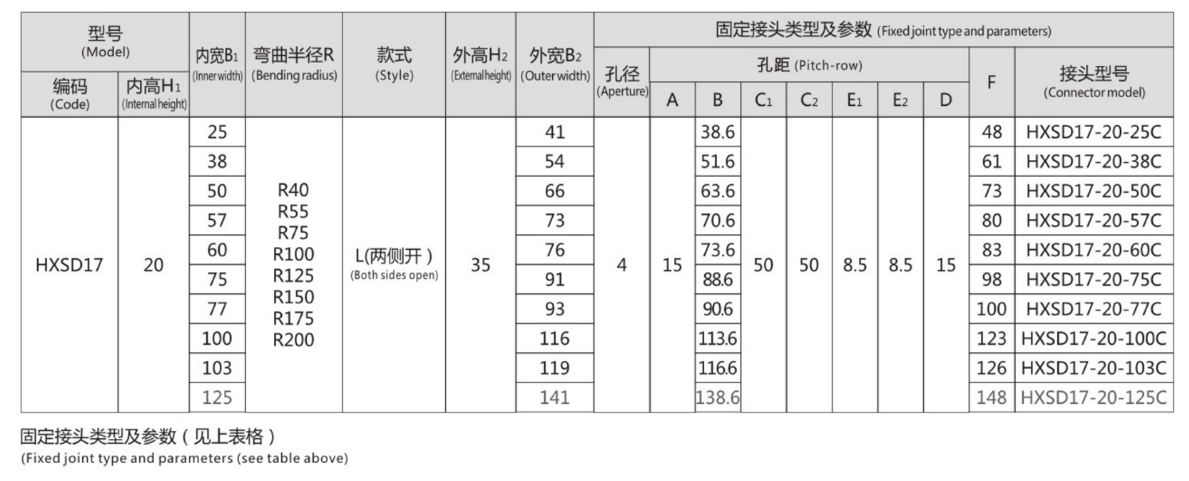

主要技術參數
內高×內寬 Hi×Bi | 外高×外寬 Ha×Ba | 節距 L | 彎曲半徑 R | 款式 | 固定接頭類型及參數 | ||||
| A | B | C | D | 孔距 | |||||
| 20*38 | 35*61 | 47 | 55（限半封閉） 75.100 | Q/F/BF | 15 | 51.8 | 15 | 8.6 | 4.3 |
| 20*50 | 35*73 | 47 | Q/F/BF | 15 | 63.8 | 15 | 8.6 | 4.3 | |
| 20*57 | 35*80 | 47 | Q | 15 | 70.8 | 15 | 8.6 | 4.3 | |
| 20*60 | 35*83 | 47 | Q/F/BF | 15 | 73.8 | 15 | 8.6 | 4.3 | |
| 20*75 | 35*98 | 47 | Q/F/BF | 15 | 88.8 | 15 | 8.6 | 4.3 | |
| 20*77 | 35*96 | 47 | Q | 15 | 90.8 | 15 | 8.6 | 4.3 | |
| 20*100 | 35*123 | 47 | Q/F/BF | 15 | 113.8 | 15 | 8.6 | 4.3 | |
| 20*103 | 35*122 | 47 | Q | 15 | 116.8 | 15 | 8.6 | 4.3 | |
| 20*125 | 35*148 | 47 | Q | 15 | 138.8 | 15 | 8.6 | 4.3 | |
訂貨示例：H+內高×內寬+R+橋式/封閉+長度，例：H20*38R55橋式*1000
注：“Q”表示橋式；“F”表示全封閉，“BF”表示半封閉；“M”表示雙排或者多排

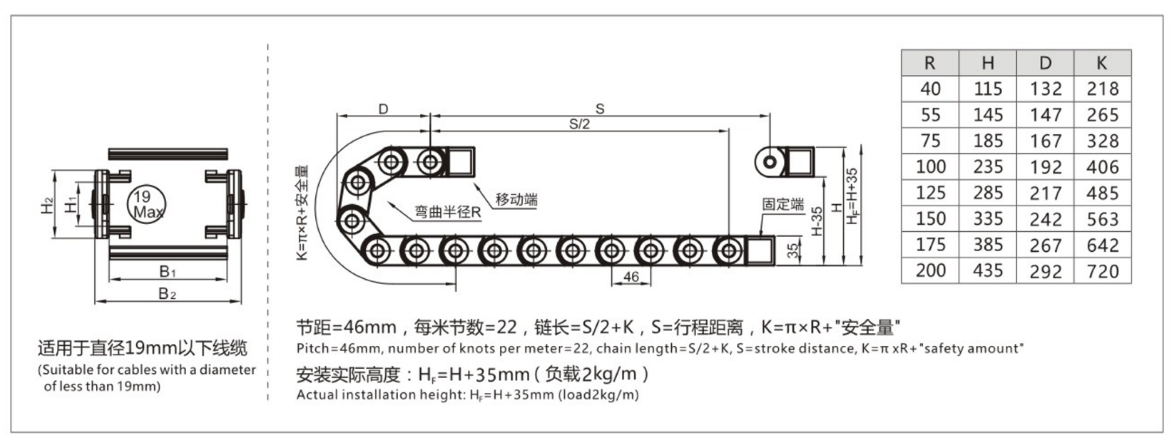

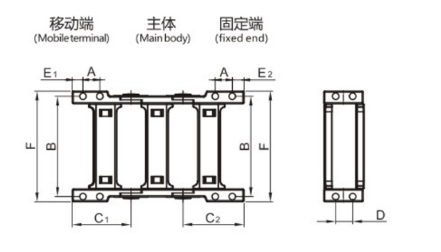

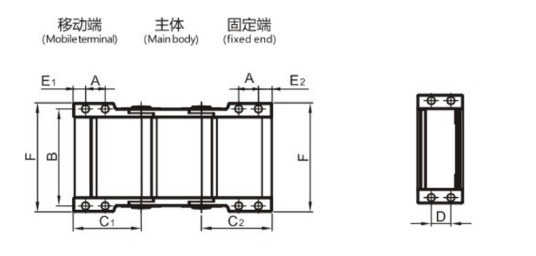

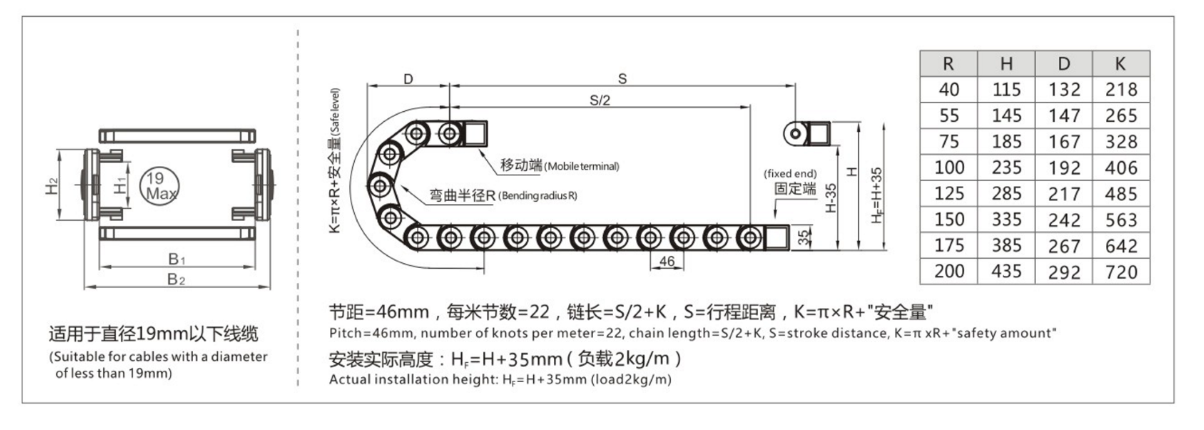

接頭安裝尺寸圖

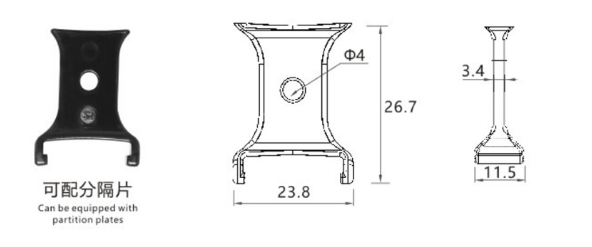

分隔片
結構：
1.拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。
2.相同系列拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。
3.單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。
4.拖鏈的每一節都能夠被設計為可打開，便于安裝和維修。運動時噪音低、耐磨，可高速運動。
5.另可提供分隔片，將鏈內空間按需要分隔開。
應用領域：數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。
用途：能夠?qū)?nèi)置的電纜油管、氣管，水管等起到牽引和保護作用，使機床整體看起來更美觀，更富有藝術感。
加強型拖鏈特性：
1.具有較高的壓力和抗拉負荷，良好的韌性、高彈性和耐磨性，阻燃，高低溫時性能穩定，可以使用在室外。
2.抗耐性：耐油、耐鹽，并有一定的耐酸、耐堿能力。
3.運行速度和加速度（具體速度、加速度視運行情況而定）。
4.運行壽命長。
